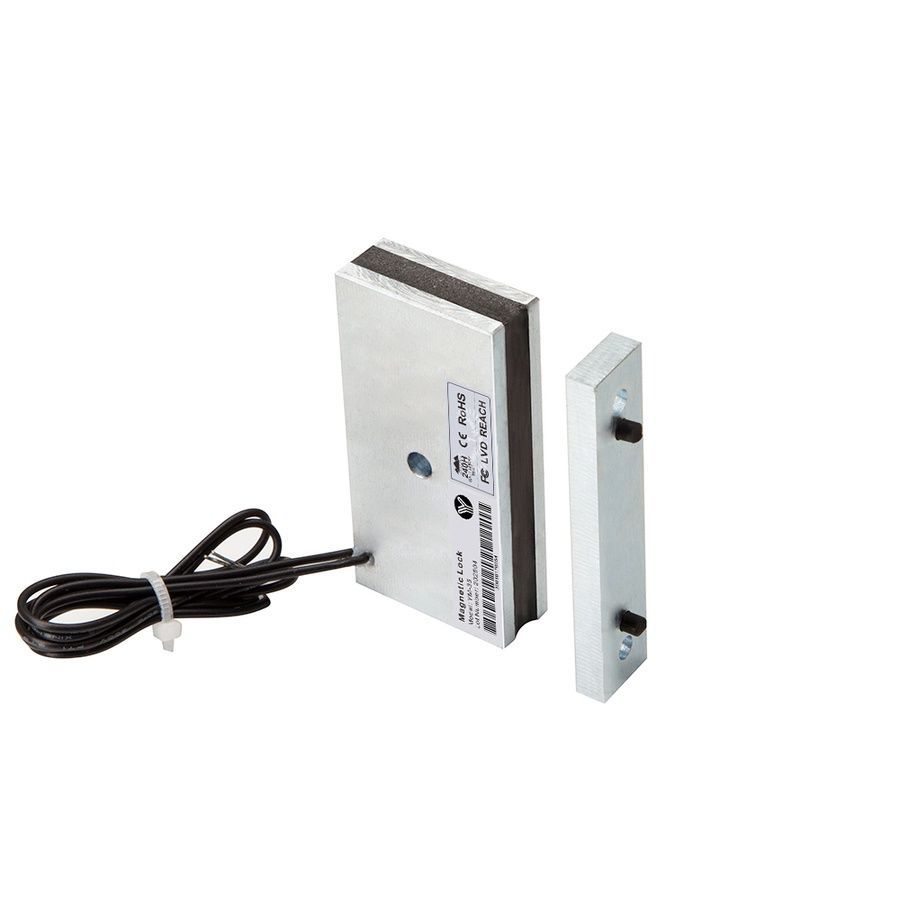

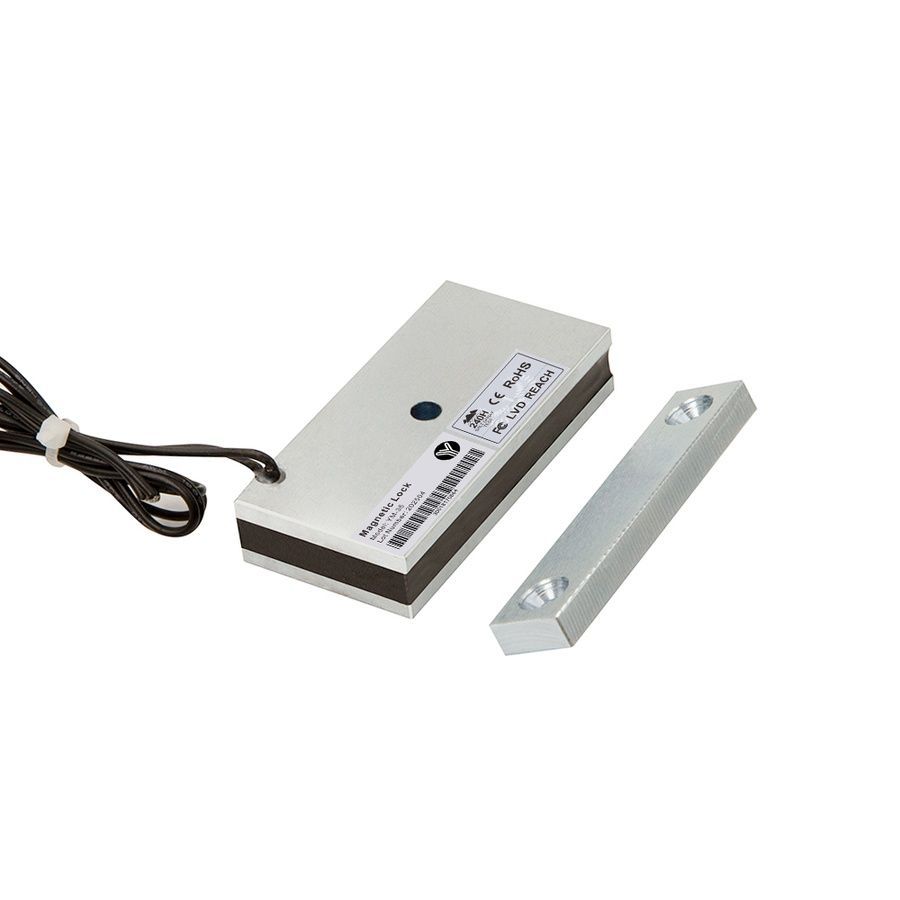

Электромагнитный замок Yli Electronic YM-35 для системы контроля доступа

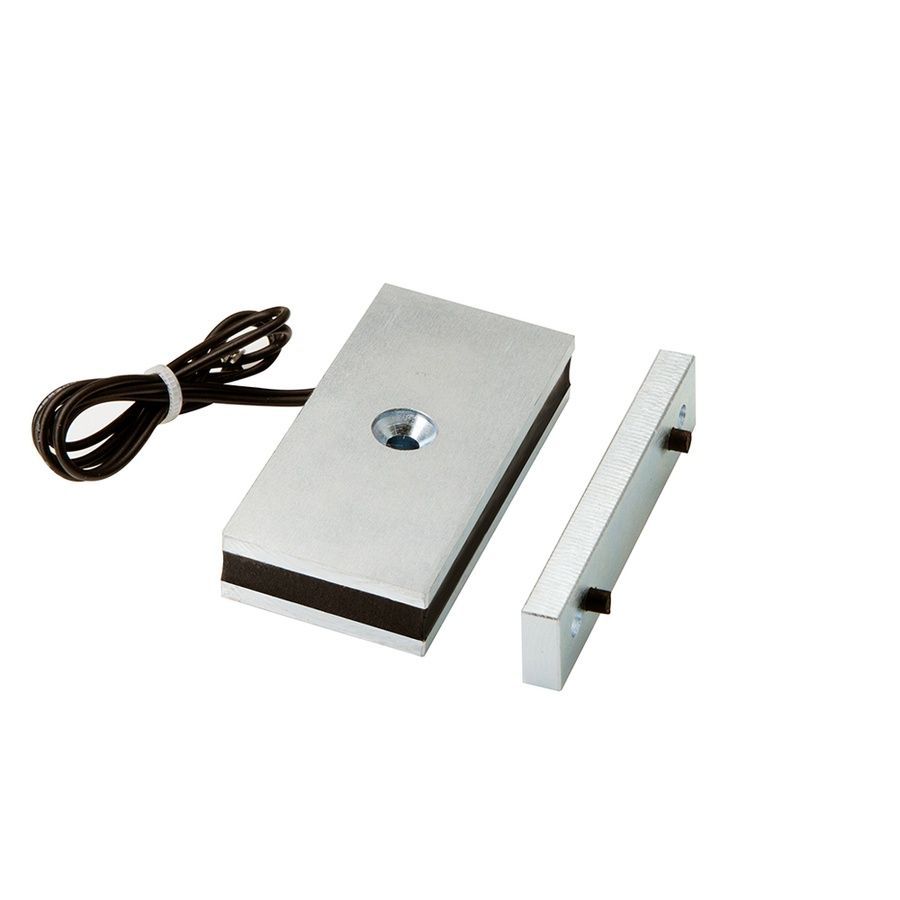

YM-35 — накладний електромагнітний замок із силою утримання до 35 кг.


Виробник: Yli Electronic.


Призначений для внутрішнього встановлення на шафках.


Що таке електромагнітний замок

Магнітний або електромагнітний замок — це пристрій для замикання дверей, принцип роботи якого базується на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної металевої планки з високою магнітною проникністю.


Як працює електромагнітний замок YM-35

Замок встановлюється на дверну коробку, відповідна планка — на двері. При подачі живлення (DC12V) замок притягує планку та надійно утримує двері зачиненими. У разі відсутності живлення замок відкривається, що відповідає вимогам пожежної безпеки.


Для компенсації удару при закритті передбачена гумова прокладка на відповідній планці.


Де використовується

Електромагнітні замки застосовуються як виконавчі пристрої в системах контролю доступу (СКУД). Найчастіше використовуються на шафках у камерах зберігання, а також в офісах, банках, бізнес-центрах та інших приміщеннях.


Технічні характеристики

Сила утримання: 35 кг
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Живлення: DC12V
Споживання: 12V / 200 mA
Розміри: замок з кріпильною планкою: 65 × 32 × 13 мм


Комплектація

Електромагнітний замок із кріпильною планкою
Відповідна планка
Кріпильний комплект
Монтажний шаблон (стікер)
Інструкція


Встановлення електромагнітного замка

Відповідна планка

Наклейте шаблон у місці встановлення на дверях;
Просвердліть отвір із зовнішнього боку (не наскрізь) і два неглибоких з внутрішнього;
Встановіть болт із зовнішнього боку, а з внутрішнього — гумову прокладку та планку;
Закріпіть гайку шестигранником.


Важливо! Не затягуйте гайку надто сильно — планка має трохи пружинити для кращого контакту з магнітом.


Кріпильна планка замка

Закріпіть планку у верхньому куті дверної коробки саморізами з комплекту.


Замок

Прикладіть замок до планки та закрутіть два гвинти знизу.


Підключення живлення

(+) до червоного проводу;
(−) до чорного проводу.
