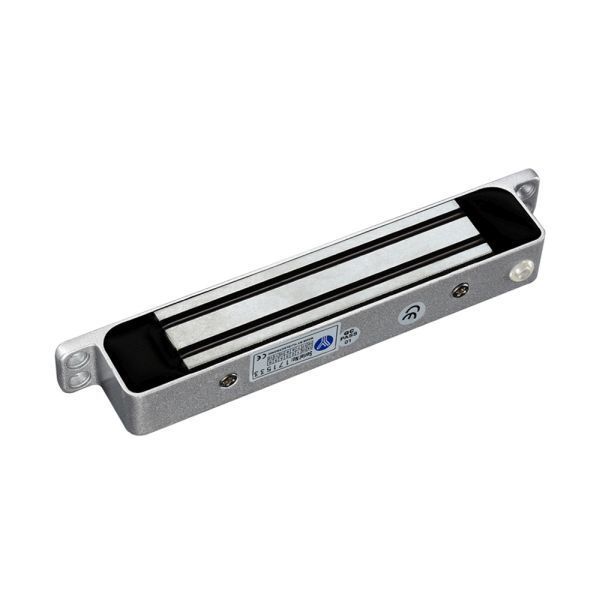

Электромагнитный замок YM-180H для системы контроля доступа

YM-180H – накладний електромагнітний замок з силою утримання до 180 кг на розрив.


Компанія-виробник Yli Electronic


Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев'яні двері.




ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

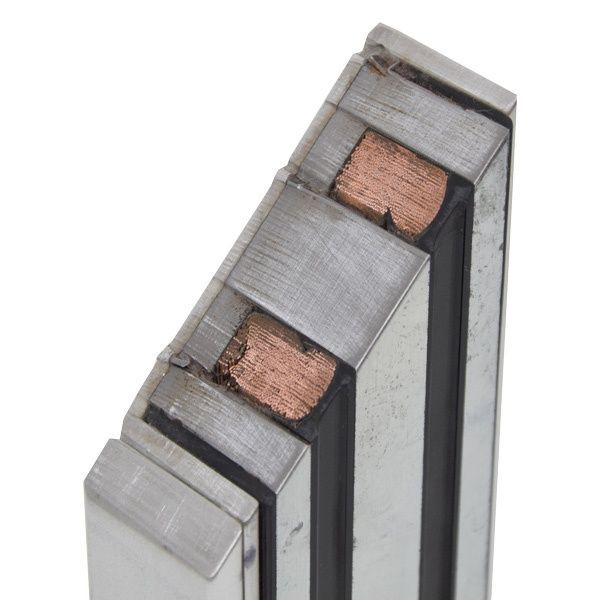

Магнітний або електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.



ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-180H


Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки.


Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка.



ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК


Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та ін. приміщеннях.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-180H


Сила утримання: 180 кг


Матеріал корпусу: анодований алюміній


Матеріал відповідної частини: цинк


Живлення: DC12V | DC24V (перемикається перемичкою на замку)


Споживання: 12V/400mA | 24V/200mA


Розмір:



замок з кріпильною планкою: 210х26.5х36 мм;




КОМПЛЕКТАЦІЯ YM-180H



електромагнітний замок з кріпильною планкою


відповідна частина


кріпильний комплект


монтажний стікер з розміткою


інструкція




ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКА


ВІДПОВІДНА ПЛАНКА



Наклейте трафарет в місці встановлення відповідної частини на двері;


З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній сторони дверей для фіксації відповідної планки;



Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа


ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.





КРІПИЛЬНА ПЛАНКА ЗАМКА


Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.



ЕЛЕКТРОМАГНІТНИЙ ЗАМОК


Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) за допомогою маленького шестигранного ключа.



ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ



Підключіть електромагнітний замок до живлення:



(+) до червоного дроту;


(-) до чорного




СУМІСНІСТЬ


Електромагнітний замок YM-180H сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.
