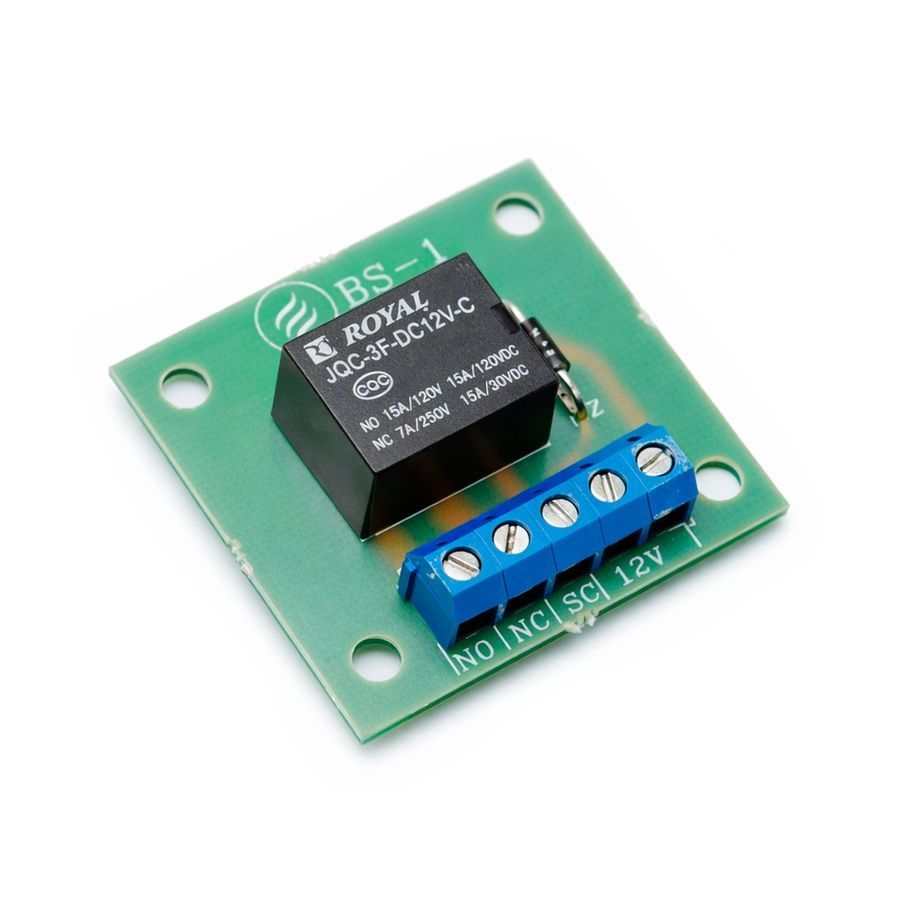

Коммутационный адаптер BS-1 с одним реле

Комутаційний адаптер BS-1 з одним реле призначений для керування виконавчими пристроями в системах сигналізації, автоматизації та контролю. Використовується для підключення навантажень, таких як світлові та звукові сповіщувачі, вентилятори, електрозамки та інше обладнання, що потребує комутації через реле.
Адаптер забезпечує узгодження малопотужного керуючого сигналу з навантаженням більшої потужності, включаючи виходи типу «відкритий колектор». Конструкція передбачає гальванічну розв’язку між керуючим пристроєм і навантаженням, що підвищує безпеку та стабільність роботи системи. Оснащений одним реле з групою перемикаючих контактів.
Технічні характеристики:

Кількість реле: 1
Тип реле: 1 група перемикаючих контактів
Напруга спрацювання: 12 В
Струм спрацювання: до 40 мА
Максимальний струм (DC 28 В, активне навантаження): до 12 А
Максимальний струм (AC 250 В, активне навантаження): до 10 А
Максимальний струм (індуктивне навантаження DC 28 В): до 4 А
Максимальний струм (індуктивне навантаження AC 120 В): до 4 А
Опір контактів: не більше 0,1 Ом
Підтримка постійного та змінного струму

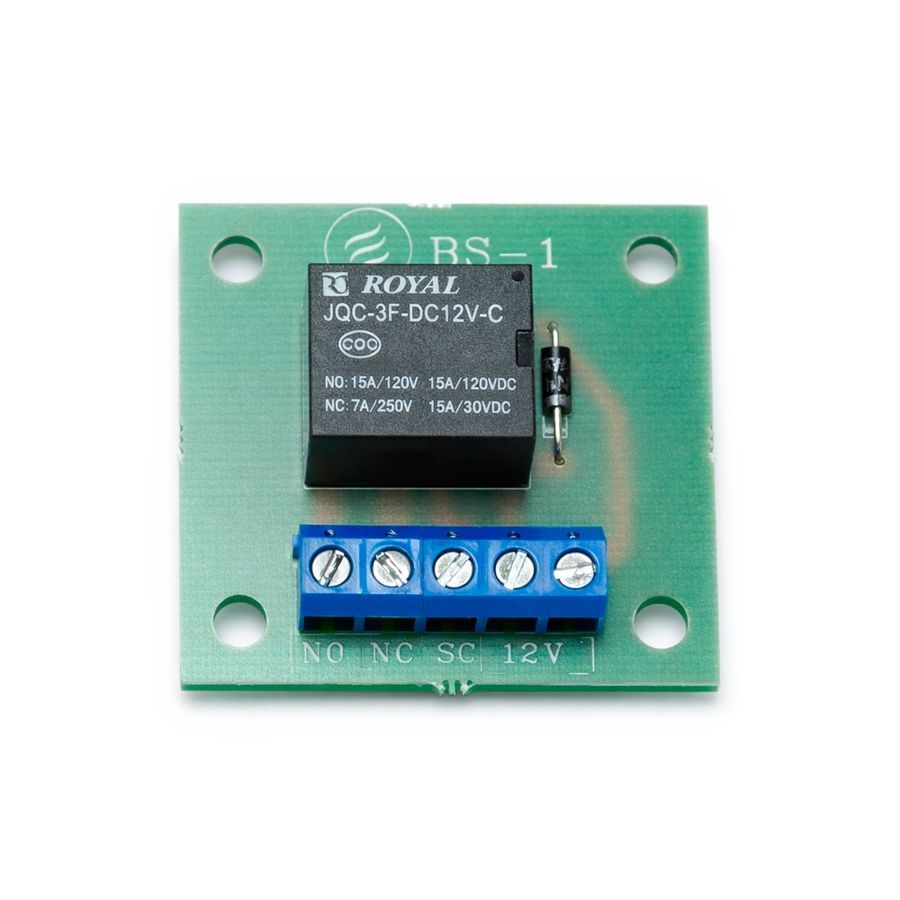

Позначення контактів:

SC – перемикаючий контакт
NC – нормально замкнутий контакт
NO – нормально розімкнутий контакт
+12V – контакти обмотки реле
